¿Cómo optimizar el diseño del troquel de estampado para piezas de estampado de carrocerías?

Como proveedor de piezas estampadas para carrocerías de automóviles, he visto de primera mano lo crucial que es optimizar el diseño del troquel de estampado. No se trata sólo de fabricar piezas; se trata de hacerlos mejores, más rápidos y más rentables. En este blog, compartiré algunos consejos sobre cómo hacer precisamente eso.

Comprensión de los conceptos básicos del estampado de piezas de carrocerías de automóviles

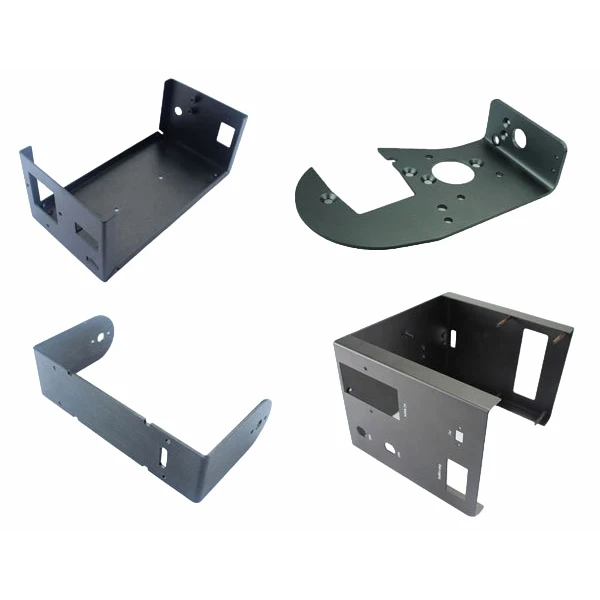

Antes de sumergirnos en la optimización del diseño de matrices, repasemos rápidamente qué son las piezas estampadas de carrocerías. Estas piezas se fabrican presionando láminas de metal en formas específicas utilizando troqueles de estampado. Se utilizan en varias partes de un automóvil, desde la carrocería hasta los componentes interiores. Puedes ver algunos ejemplos deEstampado de piezas de automóviles.

El proceso de estampado implica varios pasos, como cortar, doblar y dibujar. Cada paso requiere un troquel bien diseñado para garantizar que la pieza final cumpla con las especificaciones requeridas. Si el troquel no está optimizado, es posible que termine con piezas con defectos, como grietas, arrugas o superficies irregulares.

Selección de materiales para troqueles

Uno de los primeros pasos para optimizar el diseño del troquel de estampado es elegir el material adecuado para el troquel. El material debe ser lo suficientemente fuerte como para soportar las altas presiones y fuerzas durante el proceso de estampado. Los materiales comunes para estampar matrices incluyen aceros para herramientas, que ofrecen buena dureza y resistencia al desgaste.

Por ejemplo, el acero para herramientas D2 se utiliza a menudo por su alto contenido de carbono y cromo, lo que le confiere una excelente resistencia al desgaste. Sin embargo, también es importante considerar el coste del material. A veces, un material menos costoso puede ser suficiente para una aplicación particular, especialmente si el volumen de producción no es muy alto.

Otro factor a considerar es el tratamiento térmico del material del troquel. Un tratamiento térmico adecuado puede mejorar las propiedades mecánicas de la matriz, como su dureza y tenacidad. Esto puede mejorar el rendimiento y la vida útil del troquel.

Diseñando para la precisión

La precisión es clave cuando se trata del diseño de troqueles de estampado. La matriz debe diseñarse de tal manera que pueda producir piezas con tolerancias estrictas. Esto significa prestar mucha atención a detalles como el espacio libre del troquel, que es el espacio entre el punzón y el troquel.

Si el espacio libre es demasiado grande, la pieza podría tener un borde áspero o rebabas. Por otro lado, si el espacio libre es demasiado pequeño, el troquel podría desgastarse rápidamente o la pieza podría atascarse en el troquel. Una buena regla general es diseñar el espacio libre en función del grosor y el tipo de lámina de metal que se estampa.

Además de la holgura, el acabado de la superficie del troquel también afecta a la precisión de las piezas estampadas. Un acabado superficial liso puede reducir la fricción entre el troquel y la lámina de metal, lo que da como resultado piezas de mejor calidad. Puede utilizar técnicas de mecanizado avanzadas, como esmerilado y pulido, para lograr un acabado superficial de alta calidad en el troquel.

Reducir el desgaste del troquel

El desgaste de los troqueles es un problema común en el proceso de estampado. Con el tiempo, el contacto constante entre el troquel y la chapa metálica puede provocar el desgaste del troquel. Esto no sólo afecta la calidad de las piezas estampadas sino que también aumenta el costo de producción debido a los frecuentes reemplazos de matrices.

Para reducir el desgaste del troquel, puede utilizar recubrimientos en la superficie del troquel. Los recubrimientos como el nitruro de titanio (TiN) pueden proporcionar una capa dura y resistente al desgaste que protege el troquel de la abrasión. Otra forma de reducir el desgaste es utilizar lubricantes durante el proceso de estampado. Los lubricantes pueden reducir la fricción entre el troquel y la lámina de metal, lo que a su vez reduce el desgaste del troquel.

También es importante diseñar el troquel teniendo en cuenta la distribución adecuada de la tensión. La tensión concentrada puede hacer que la matriz se agriete o se rompa prematuramente. Al utilizar características como filetes y radios en el diseño del troquel, puede distribuir la tensión de manera más uniforme, reduciendo el riesgo de desgaste y daños.

Incorporando Tecnologías Avanzadas

En la era digital actual, existen muchas tecnologías avanzadas que se pueden utilizar para optimizar el diseño de troqueles de estampado. Por ejemplo, el software de diseño asistido por computadora (CAD) le permite crear modelos 3D detallados del troquel. Esto facilita la visualización del diseño y la realización de cambios antes de fabricar el troquel.

El análisis de elementos finitos (FEA) es otra herramienta poderosa. Puede simular el proceso de estampado y predecir cómo se comportará el troquel en diferentes condiciones. Esto puede ayudarle a identificar problemas potenciales, como concentraciones de tensión o áreas de alto desgaste, y realizar modificaciones de diseño en consecuencia.

También puedes consultarPiezas automotrices de estampado en calientetecnología. El estampado en caliente implica calentar la lámina de metal antes del estampado, lo que puede mejorar la formabilidad del material y reducir el riesgo de defectos. El diseño de troqueles para estampado en caliente requiere un enfoque diferente en comparación con el estampado en frío tradicional, pero puede dar lugar a piezas de mayor calidad.

Agilización del proceso de producción

Optimizar el diseño de los troqueles de estampado también significa optimizar el proceso de producción. Esto se puede lograr diseñando la matriz de manera que permita una extracción eficiente de las piezas. Por ejemplo, el uso de pasadores eyectores o extractores puede ayudar a retirar la pieza estampada del troquel de forma rápida y sencilla.

Otra forma de agilizar el proceso es diseñar el troquel para estampado en varias etapas. En el estampado de múltiples etapas, se realizan múltiples operaciones en el mismo troquel en una sola pasada. Esto puede reducir significativamente el tiempo de producción y aumentar la eficiencia del proceso de estampado.

También es importante considerar el mantenimiento del troquel. Una matriz bien diseñada debe ser fácil de mantener y contar con áreas accesibles para limpieza e inspección. El mantenimiento regular puede prolongar la vida útil del troquel y garantizar una calidad constante de las piezas.

Análisis Costo - Beneficio

Al optimizar el diseño del troquel de estampado, es esencial realizar un análisis de costo-beneficio. Si bien puede resultar tentador optar por el diseño más avanzado y costoso, es importante considerar si los beneficios justifican el costo.

Por ejemplo, si una característica de diseño particular aumentará el rendimiento del troquel pero también duplicará su costo, es necesario evaluar si la mejora en la calidad de la pieza o la eficiencia de la producción vale la pena el gasto adicional. A veces, un diseño más rentable que cumpla con los requisitos básicos podría ser la mejor opción, especialmente para la producción a pequeña y mediana escala.

Pruebas y validación de troqueles

Una vez diseñado y fabricado el troquel, es fundamental probarlo y validarlo antes de la producción a gran escala. Esto implica pasar un pequeño lote de piezas a través del troquel e inspeccionarlas en busca de defectos.

Si se encuentra algún defecto, es necesario analizar la causa y realizar los ajustes necesarios en el diseño del troquel. Esto podría implicar modificar la forma del troquel, ajustar el espacio libre o cambiar el material. Al probar y validar el troquel desde el principio, puede evitar errores costosos durante la producción en masa.

Conclusión

Optimizar el diseño del troquel de estampado para piezas de estampado de carrocerías es un proceso complejo pero gratificante. Al elegir el material adecuado, diseñar con precisión, reducir el desgaste de la matriz, incorporar tecnologías avanzadas, optimizar el proceso de producción, realizar un análisis de costo-beneficio y probar la matriz, puede producir piezas de alta calidad de manera más eficiente.

Si está buscando alta calidadPiezas de automóviles con estampado de metalo desea analizar la optimización del diseño de troqueles de estampado para sus necesidades específicas, estamos aquí para ayudarlo. Comuníquese con nosotros para una discusión detallada y trabajemos juntos para cumplir con sus requisitos.

Referencias

• "Manual de estampado de metales" por George E. Dieter
• "Manual de ingenieros de fabricación y herramientas, volumen 4: estampado" por la Sociedad de ingenieros de fabricación
